YDJC可换头数显扳手有别于一般的扭力扳手，其中YDJC可换头扳手其自带的棘轮头可随意更换为开口头、梅花头、活动开口头等插件使用，两者同时拥有强大的操作功能，包含扭力设定；单位设定；模式设定；数值储存；数值清除；数值输出以及用户校正功能。易于操作，通过安装数字显示屏降低了对操作人员的要求。适用于汽车行业、机械行业等的螺栓紧固及控制。
功能特点
1、数显扭力读取值
2、顺时针±2%，逆时针±2.5%精度（在最大操作范围的20~100%）
3、顺时针及逆时针均可操作
4、峰值保持及实时模式
5、蜂鸣器及LCD指示（达到预定扭力值时）
6、四种工程单位（ft.lb、in.lb、N.m、kgf.cm）
7、99组可储存记录值
8、5分钟自动关机
产品型号选型 |
①：最高精度
精确度 |
±2%-顺时针/±2.5%-逆时针 |
②：是否带通讯功能
通讯传输功能 | |
无 | 无 |

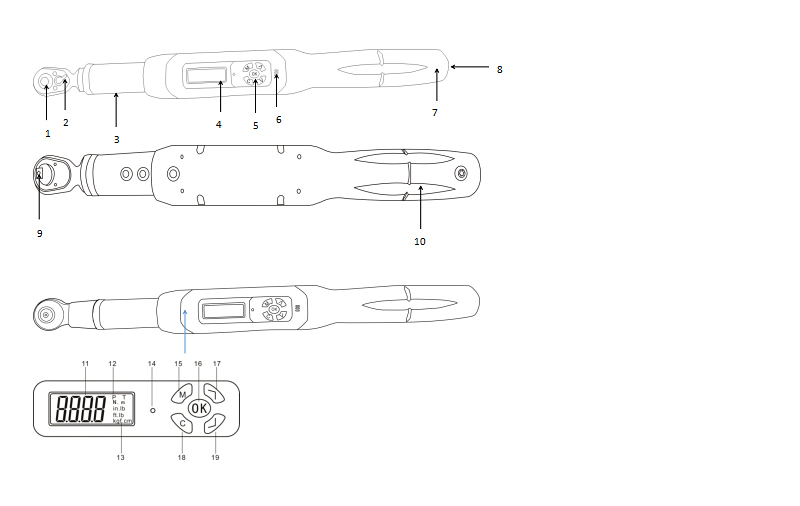

| 各部件功能及名称 |
1、双向棘轮头 11、扭力值
2、转向拨片 12、P（峰值模式）、T（实时模式）
3、主体 13、单位（N.m、in.lb、ft.lb、kgf.cm）
4、LCD屏幕 14、LED指示灯
5、按键 15、菜单按键
6、蜂鸣器 16、确定按键
7、电池盒 17、向上按键
8、电池盖 18、取消按键
9、棘轮扭力方头 19、向下按键
10、握把
产品技术规格 |
型号 | 不带通讯 | AWGC1-010 | AWGC1 -030 | AWGC1 -060 | AWGC1 -085 | AWGC1 -135 | AWGC2 -135 | AWGC2 -200 | AWGC2 -340 |
带通讯 | AWGC1-010R | AWGC1-030R | AWGC1 -060R | AWGC1 -085R | AWGC1 -135R | AWGC2 -135R | AWGC2 -200R | AWGC2 -340R | |
最小分度值 | 0.01 | 0.1 | |||||||
最大操作范围（N.m） | 10N.m/ 7.37ft.lb/ 88.50in.lb/ 101.97kgf.cm | 30N.m/ 22.12ft.lb/ 265.5in.lb/ 305.9kgf.cm | 60N.m/ 44.25ft.lb/ 531.04in.lb/ 611.82kgf.cm | 85N.m/ 62.69ft.lb/ 752.31in.lb/ 866.75kgf.cm | 135N.m/ 99.57ft.lb/ 1195in.lb/ 1376.6kgf.cm | 135N.m/ 99.57ft.lb/ 1195in.lb/ 1376.6kgf.cm | 200N.m/ 147.5ft.lb/ 1770in.lb/ 2039.43kgf.cm | 340N.m/ 250ft.lb/ 3009in.lb/ 3467.03kgf.cm | |
连接头（inches） | 9*12 | 14*18 | |||||||
蜂鸣器设定范围（N.m） | 0.5~10 | 1.5~30 | 2~60 | 4.25~85 | 6.75~135 | 6.75~135 | 10~200 | 17~340 | |
长度（mm） | 390 | 420 | 535 | 655 | |||||
精度 | 顺时针：±2% 逆时针：±2.5% | ||||||||
资料存储容量 | 100 | ||||||||
操作模式 | 峰值保持（P）/实时模式（T） | ||||||||
单位 | N.m、in.lb、ft.lb、kgf.cm | ||||||||
棘轮头形式 | 预装棘轮头，可更换为开口头、梅花头、活动开口头等插件 | ||||||||
按键数 | 5 | ||||||||
电池 | 2节1.5V 5号电池 | ||||||||
操作温度 | -10℃~60℃ | ||||||||
存储温度 | -20℃~70℃ | ||||||||
湿度 | 无凝露可到90% | ||||||||
摔落测试高度 | 1米 | ||||||||
振动测试条件*2 | 10G | ||||||||
寿命测试*3 | 10000次 | ||||||||
*：请参阅表格后面的批注
注意：
*1、精度保证范围是在最大操作值的20%到100%，且最后一位数为±1不计。扭力精度是常态值。校正精度以握把上五条凹槽的中间凹槽为校正点。为了确保精度，建议每年校正一次。
*2、寿命测试包括水平试验和垂直试验。
*3、“一次”是指将扳手从0N.m施力至该扳手最大操作设定值，然后再回到0N.m。
